三十一层垂直升降

工作原理:

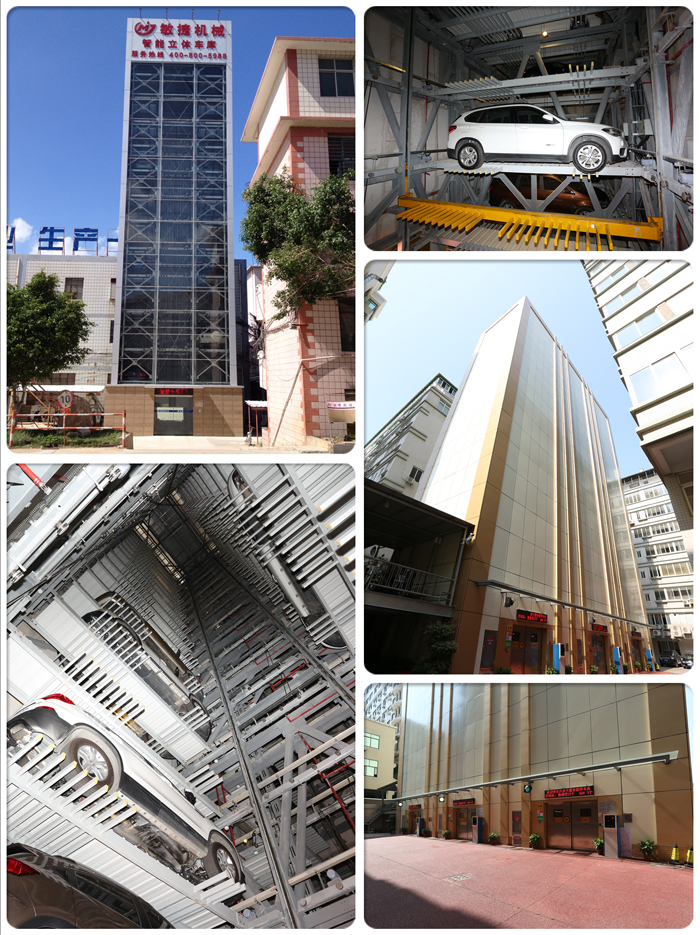

车库中间为升降通道,两侧是沿水平方向设置的停车位,每个停车位有一载车板,载车板可横向移动,车辆停放在载车板上。通道内设一提升机构,在升降电机的牵引下,提升机构可升降至每一层车位,并通过梳齿交换将载车板从两侧车位中取出或送入两侧车位。轿厢升降至与地面持平时,车辆可开进或开出。


设备技术特点:

1、占地面积小

设备占地约50平方米,可建至31层,设备高度61米,可停放62部车,建造后实现地面原有停3部车空间变为可停50部车。平均下来1部车占地面积不到1平方米,极大的提高土地利用率。

2、存取车辆效率高、速度快

车库采用高速提升电机,同时存取车辆采用先进的梳齿交换方式,整个存车过程或取车过程设备运行的时间在70-90S。

3、停车舒适,操作便捷

车辆到达车库入口处,车库门自动感应打开,车库内配有停车反光镜及停车指示灯,驾驶者能快速方便的将车辆停至车库指定位置,车辆停好后,驾驶者下车,至车库门外刷卡后即可离开。此时车库将自动进行存车。取车时,驾驶者至车库门外刷卡,车库自动将要取的车辆取出至入口外,同时将车辆掉转180度,这时驾驶者直接进入车库将车辆开出即可,省去倒车的不必要麻烦。

4、安全性

采用钢结构设计,能抗8级地震,12级台风,同时车库为全封闭车库,只有存取车者在车辆到达出入口时才能进入车库,防止车库运行时,人员的误入车库出现的意外伤害,同时也保证了车辆无法被他人接触,避免了车辆被盗和车辆的人为损坏。停车设备在密闭的环境中运行,噪音不超过50分贝。同时车库配有独立的发电机,可在停电时启用,保证车辆在停电的情况下也能正常存取。

5、使用、维护成本低

每存车或取车一次,耗电量不超过0.3度,折合成电价约0.2元。日常设备维护由生产厂家进行,每月为几十元左右。车库为全钢结构制作,主体结构使用寿命在50年以上。

设计参数
层数2至6层7至32层
容车尺寸(L×W×H)SUV型小车
5300mm×1950mm×2050mm
普通小车
5300mm×1950mm×1550
容车重量≤2350kg
驱动方式马达链条
电机升降 :11 -30 kw     横移:0.2kw
旋转:2.2 kw
电源三相五线  380V/50HZ
速度升降速度 :30 ~120m/min  横移速度:12 m/min
旋转:2.3 r/min
控制变频PLC逻辑自动控制
操作触摸屏、IC卡操作
安全装置●紧急停止装置 ●横移逾限保护装置
●上下逾限保护装置        ●上下定位开关
●运转限制装置         ●电流过负荷保护装置
●车轮挡杆●防重叠自动检测装置
●防坠装置                 ●长、宽、高检测
●横移定位开关            ●运行中警示装置
●断电制动装置   ●自动门防夹装置
