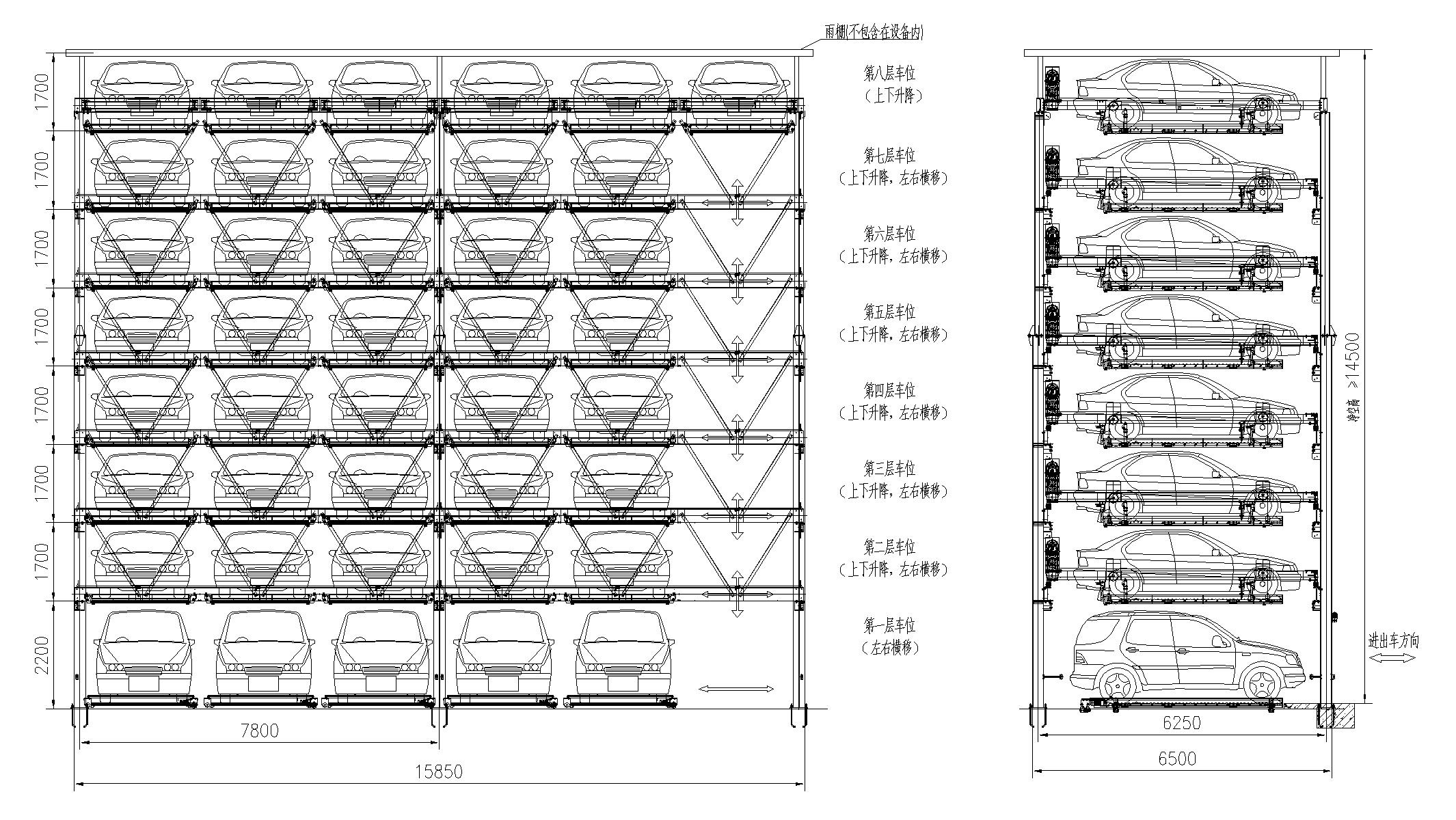

工作原理: 设备分为多层多列布置,除顶层外每层设一空车位。除底层外的所有车位均能自行升降,除顶层外的所有车位均能自行横移。当某一车位需要存取车辆时,该车位下方到空车位之间的所有车位向空位横移一个车位的距离,在该车位下方形成一升降通道,此时,该车位便可自由升降,当其降至地面时,车辆便可开进或开出。
设备技术特点: 占地面积少,空间利用率高,可根据用户要求合理布置层数和列数,以满足用户需求;设备造价低、维保费用低;运行平稳,噪声低,运行速度快,存取时间短;多路安全保护,设有防坠落、防碰撞、防过载一系列安全保护装置。 机型 | 四-八层升降横移 | 容车尺寸(L×W×H) | 5300mm×1950mm×1750\1550mm | 容车重量 | ≤2300kg | 驱动方式 | 马达钢丝绳 | 电机 | 升降:3.7 KW (5HP)(5-8层) 2.2 KW (3HP)(2-4层) 横移:0.2KW (1/4HP) | 电源 | 三相五线 380V/50HZ | 速度 | 升降: 6.5m/min(5-8层) 5 m/min (2-4层) 横移:6.5m/min (2-5层) 8m/min (地面横移) | 控制 | PLC逻辑自动控制 | 操作 | 按键、IC卡操作 | 安全装置 | ●运转中警示装置 | ●防坠落装置 | ●紧急停止装置 | ●上下逾限保护装置 | ●电流过负荷保护 | ●横移逾限保护装置 | ●防重叠自动检测装置 | ● 上下定位开关 | ●车轮挡杆 | ●断电制动装置 | ●横移定位开关 | ●安全连锁装置 | ●运转限制装置 | ●长、宽、高检测 |
|
